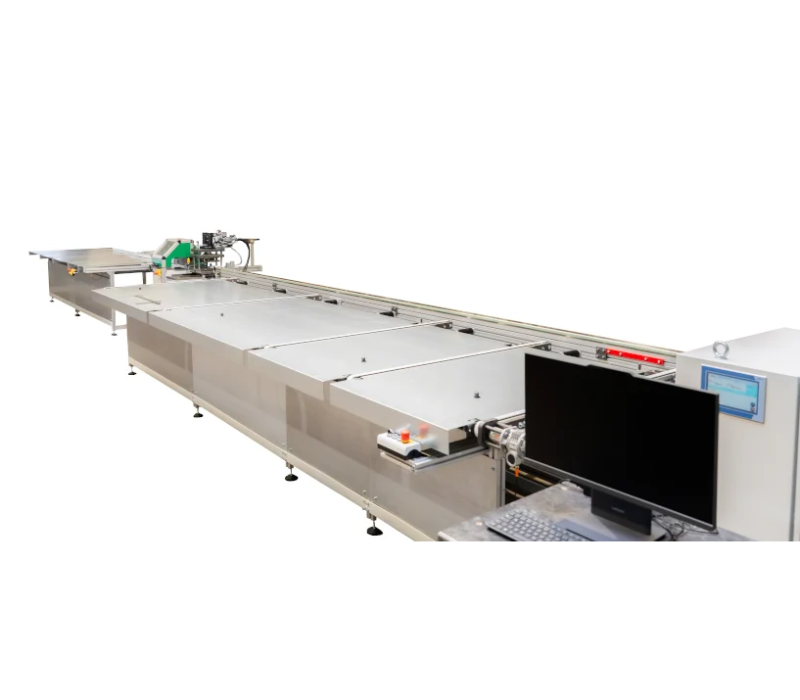

Automatisches Sägezentrum für Aluminium-Glasleisten und Hilfsprofile

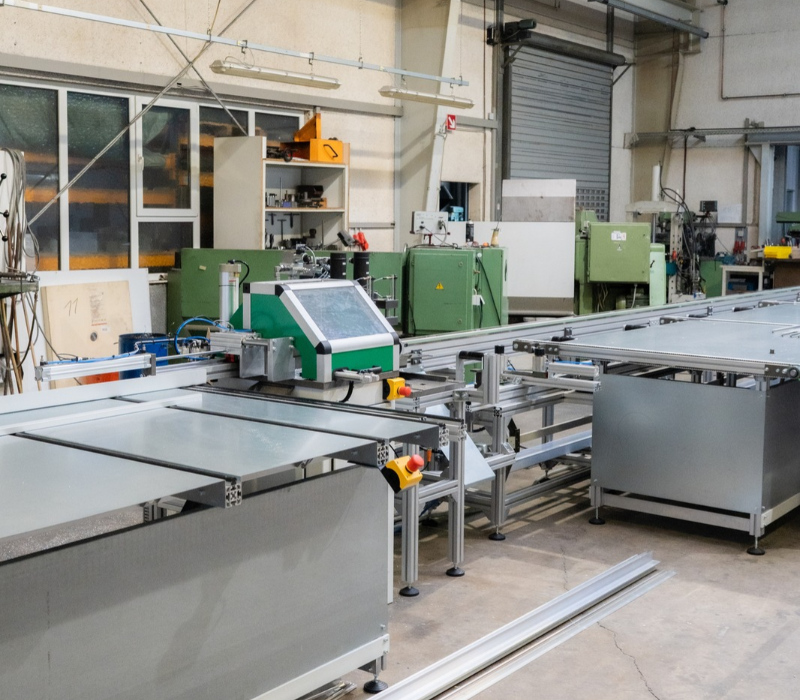

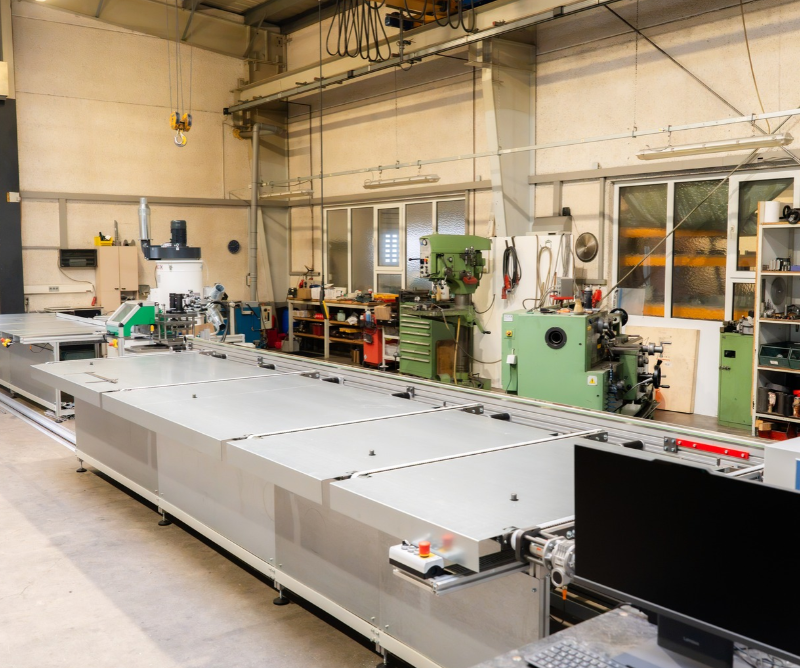

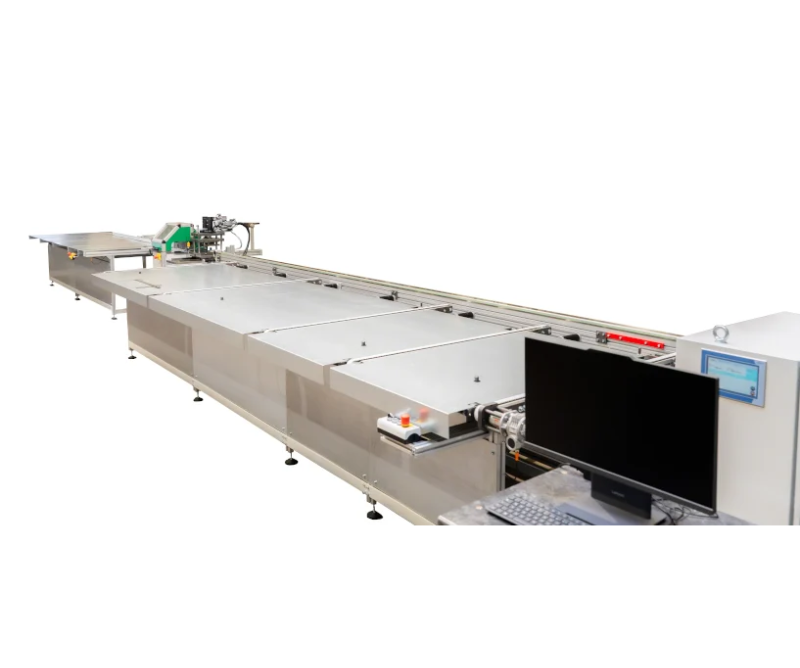

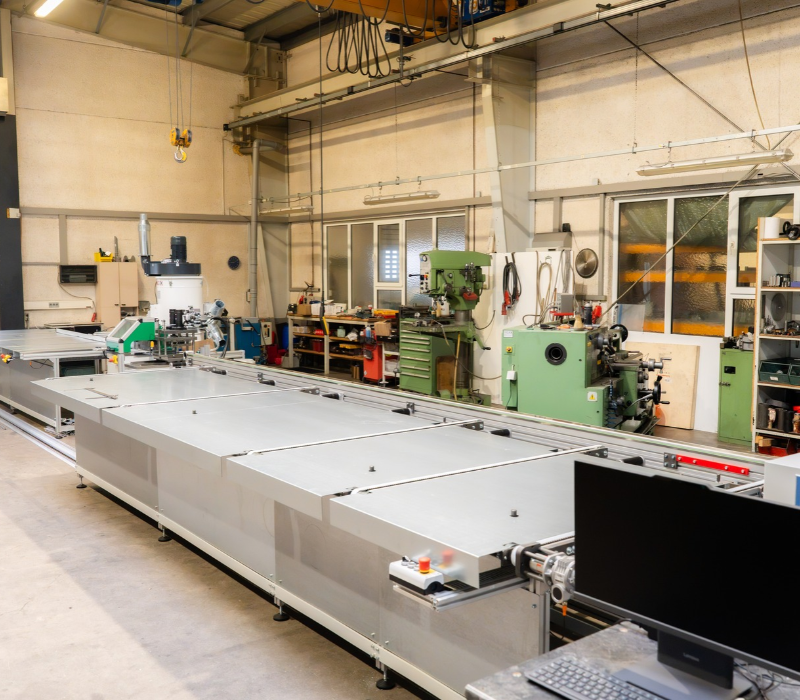

Das automatische Sägezentrum wurde für das effiziente und präzise Ablängen von Aluminium-Glasleisten, Klemmleisten und anderen Hilfsprofilen entwickelt. Durch die automatische Zuführung, den Sägevorgang und die Abführung der Profile wird der Eingriff des Bedieners auf ein Minimum reduziert.

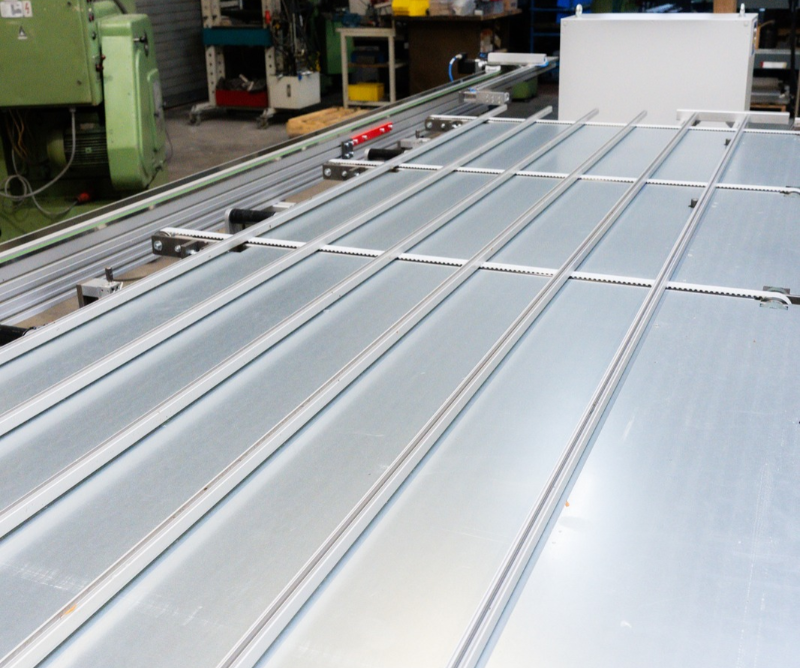

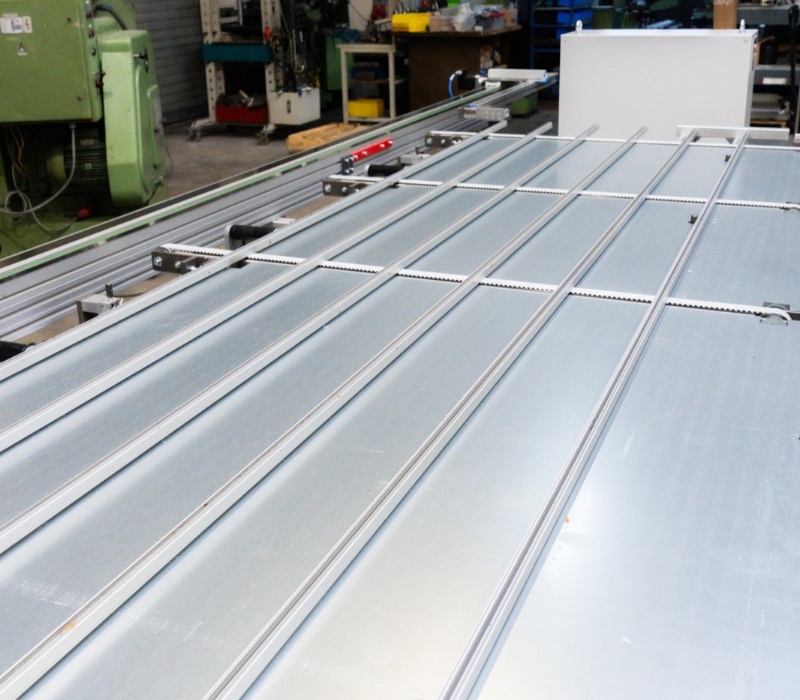

Die Maschine verfügt über ein automatisches Zuführmagazin mit einer Kapazität von ca. 7 Profilen und einer maximalen Profillänge von 6.500 mm. Eine automatische Greifzange übernimmt die Positionierung und den Transport der Profile zur Sägeeinheit. Während des Sägevorgangs werden die Profile sowohl horizontal als auch vertikal pneumatisch gespannt. Das Sägeblatt bewegt sich automatisch von unten nach oben und sorgt für einen präzisen Schnitt.

Nach dem Sägen werden die Profile mit einer Greifzange automatisch zum Auslauftisch transportiert. Ein pneumatischer Schieber bewegt die gesägten Profile nach vorne, sodass mehrere Profile auf dem Auslauftisch gesammelt werden können. Ein Sensor erkennt, wenn der Auslauftisch vollständig gefüllt ist. Unter dem Auslauftisch befindet sich ein Etikettendrucker zur Kennzeichnung der gesägten Profile.

Die Bedienung erfolgt über einen schwenkbaren PC mit benutzerfreundlicher Software. Die Maschine kann über externe Steuerungsdateien vollständig automatisch angesteuert werden. Darüber hinaus besteht die Möglichkeit, Schnittlisten direkt an der Maschine zu erstellen.

Optional: integrierte Stanzeinheit

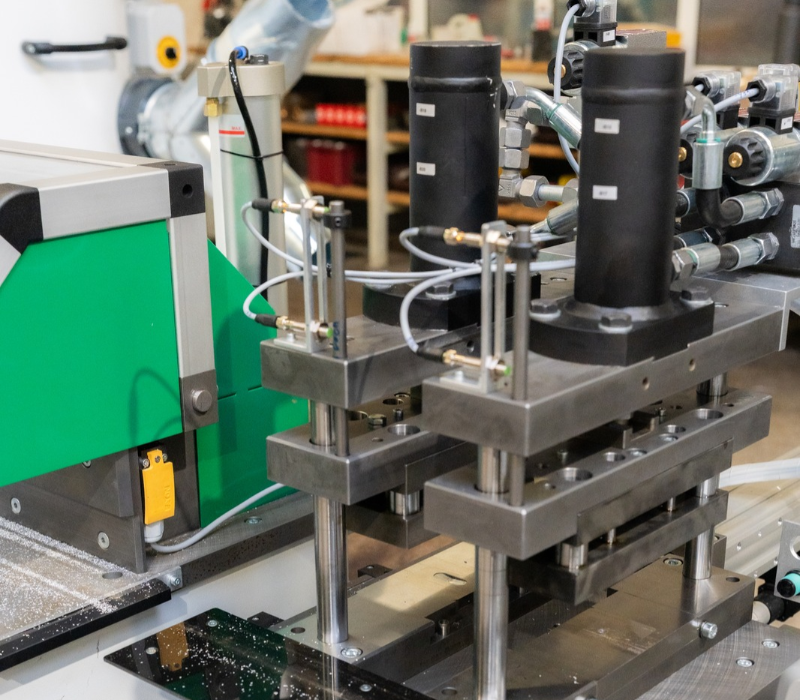

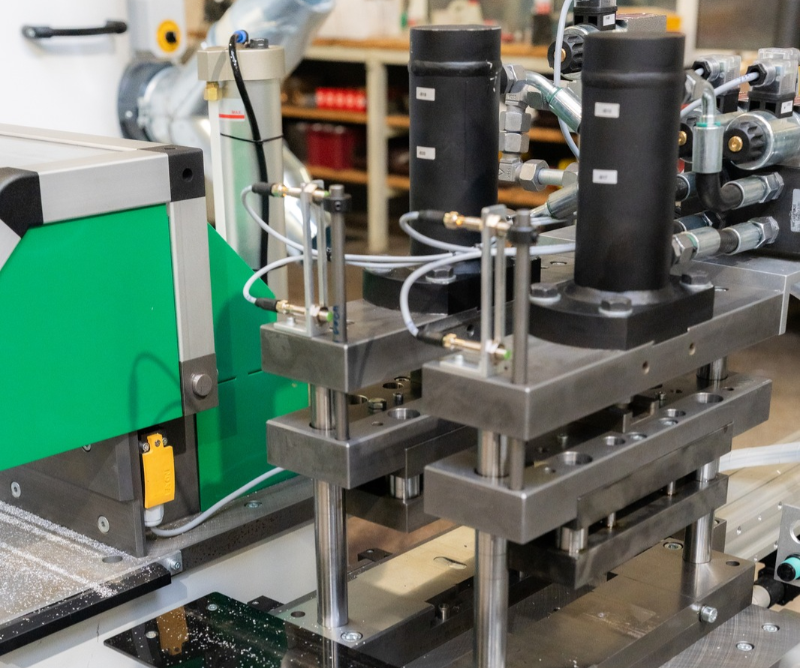

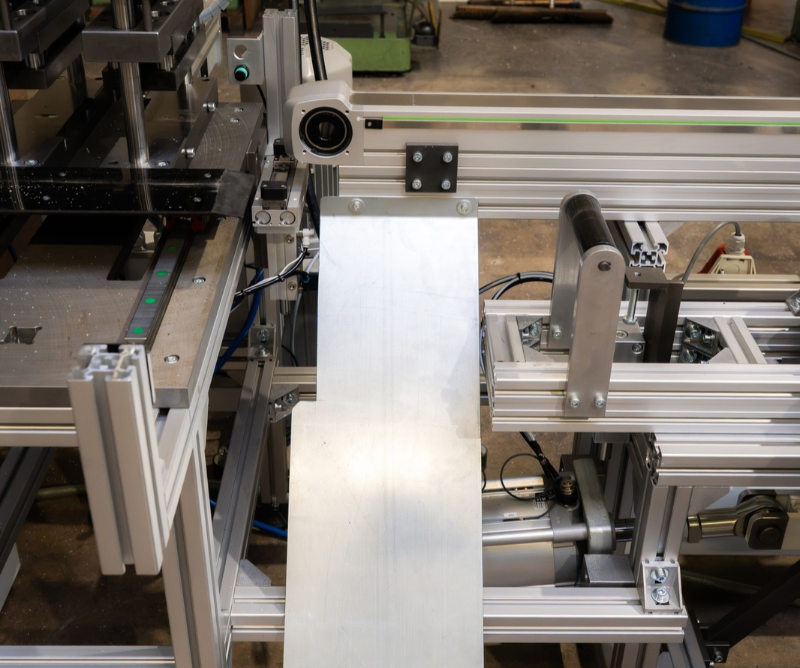

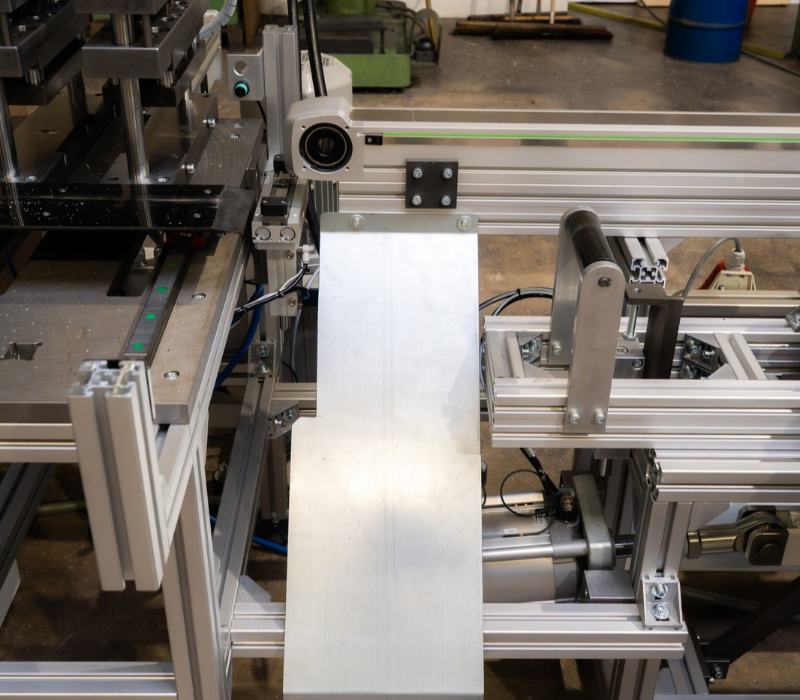

Das Sägezentrum kann optional mit einer automatischen Stanzeinheit ausgestattet werden, die vor der Sägeeinheit integriert ist. Damit können zusätzliche Bearbeitungen an Aluminium-Klemmleisten und anderen Hilfsprofilen durchgeführt werden.

Die Profile werden von der automatischen Greifzange präzise positioniert. Anschließend fährt die Stanzeinheit dank des Servomotors auf die gewünschte Position und führt die Bearbeitung schnell und gratfrei aus.

Die Stanzeinheit ist serienmäßig mit zwei austauschbaren Stanzwerkzeugen ausgestattet, wodurch verschiedene Bearbeitungen möglich sind.

Durch die Kombination von Stanzen und Sägen in einem einzigen automatisierten Produktionsprozess werden zusätzliche manuelle Arbeitsschritte vermieden und die Produktivität weiter gesteigert.
